Description

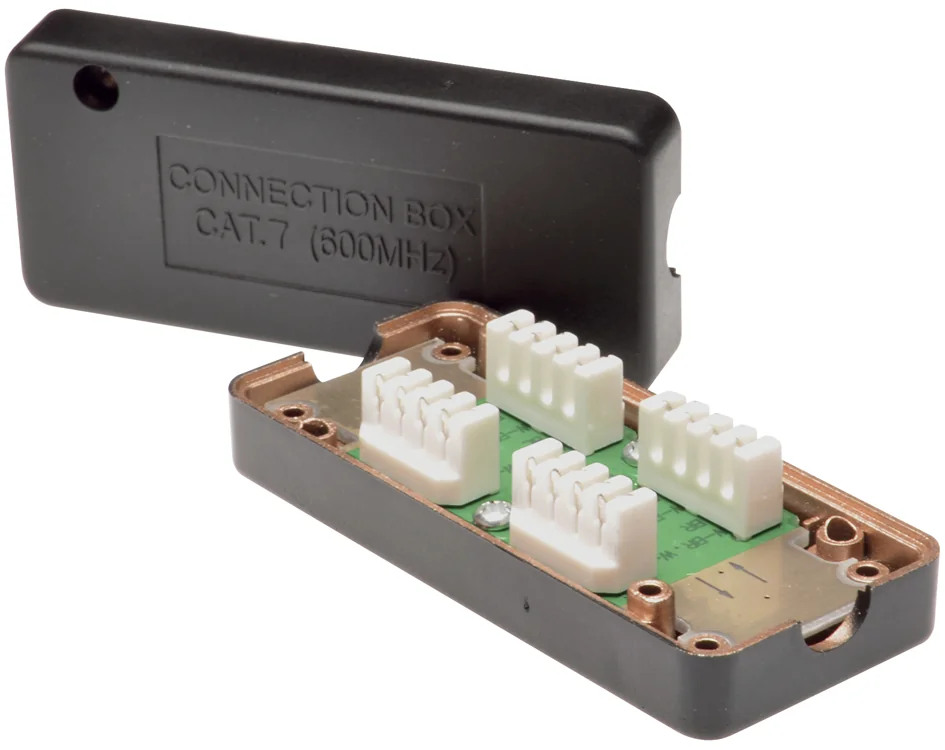

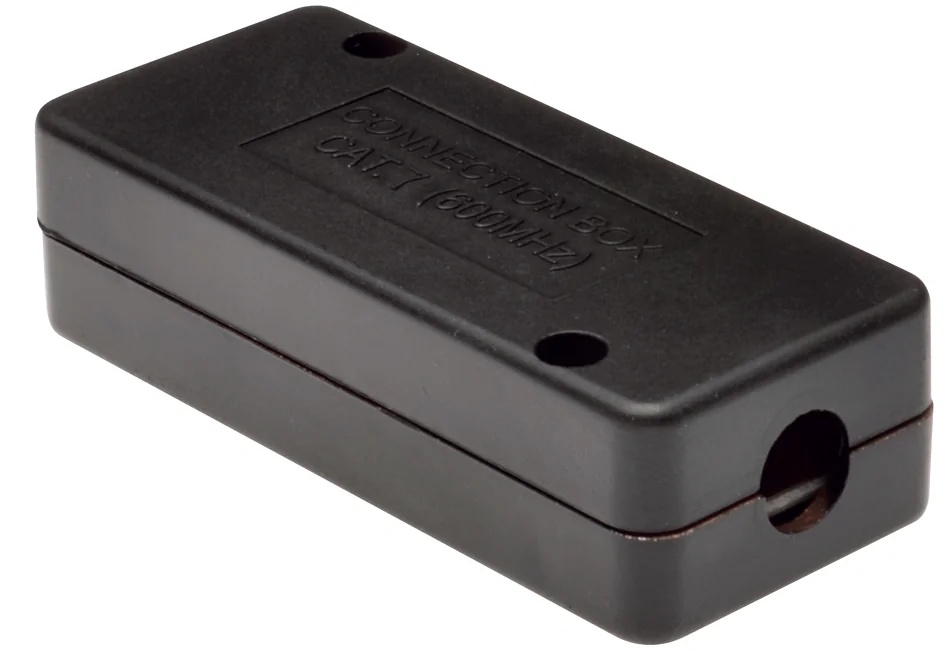

Module de connexion cat. 7
Utilisez le module de connexion pour étendre le câblage ou le remplacement des câbles endommagés par une nouvelle connexion sans devoir installer à nouveau en entier l’ensemble de la section de câblage. Ceci réduit le temps et le coût sur un minimum.
• jusqu’à 600 MHz
• blindé
• montage rapide et facile au moyen d’outil de connexion LSA pour diamètre AWG 22-26
• reinitialisable lors d’une erreur de fonctionnement
• design compact
• boîtier métallique blindé
• avec décharge de traction (fixation par 2 vis) –
• bornes auto-dénudantes LSA étamées avec une position inclinée de 45° pour une minimisation de la section transversale du câble et une sécurité de contact maximale par des forces de torsion et de rappel
• dimensions: (L) x 35 (P) 80 x (H) 26 mm
• poids: env. 40 g
• la livraison se fait emballé individuellement dans un sachet

Le montage professionnel fonctionne ainsi:
1. préparer le câble
retirez la gaine du câble d’environ 50 mm. Mettez le blindage en arrière et ramenez le à environ 15 mm.
2. disposer le câble
retirez le fil de blindage des paires de fils individuels à environ 15 mm. Poussez le câble jusqu’à la butée de l’encoche et placez les paires de fils pour correspondre à l’accord de l’étiquette (méthode de câblage T568 B).
3. fixer le câble et poser les fils
fixer le câble en vissant le support de fixation de câble et pressant les fils en utilisant les outils de raccordement dans les blocs LSA.
4. poser le coté opposé & terminer le montage
reprenez les étapes 1-3 pour le câble opposé. Couple de couleurs égales par bloc (1: 1). Placez le couvercle sur la partie inférieure et serrez à la main les deux vis.
Bon à savoir: le module de connexion est également adapté pour le montage mural. Il suffit de joindre ce boîtier avant l’installation du câble en utilisant les trous de retour sur le mur.

Exemple d’utilisation:
-pour connecter deux câbles d’installation blindés ou non blindés catégorie Cat. 7, rétrocompatibles avec C6A et C5E

Lien vers la fiche produit : https://www.digitus.info/fr/produkte/copper-network-technology/plugs-and-connectors/junction-boxes/dn-93907-1/?pdf=2
